- OB 組合密封 密封圈 液壓 密封件
訂購致電:0755-28545652 手機:13602589346
標準材料:密封環:填充改性的熱塑性材料,膨脹環:丁腈橡膠NBR
應用范圍:OB型活塞密封件主要用于重型液壓設備,特別適合于雙作用活塞,這類密封件適用的工作壓力高達50MPa,在某些情況下還可更高
設計選用時請參考Parker公司OK系列標準。
特點,形狀小,耐沖擊負荷,即使保壓很長時間后，起動和運動的摩擦都很低,由于液壓缸密封圈為開口式結構，故無需要輔助工具便容易安裝在整體式活塞上,耐磨性高,由于液壓缸密封圈特殊的材料性能，在高壓和大間隙下均有較強的抗擠壓能力,適用于按ISO 7425-1國際標準的溝槽
應用范圍:OB型活塞密封件主要用于重型液壓設備,特別適合于雙作用活塞,這類密封件適用的工作壓力高達50MPa,在某些情況下還可更高
設計選用時請參考Parker公司OK系列標準。
特點,形狀小,耐沖擊負荷,即使保壓很長時間后，起動和運動的摩擦都很低,由于液壓缸密封圈為開口式結構，故無需要輔助工具便容易安裝在整體式活塞上,耐磨性高,由于液壓缸密封圈特殊的材料性能，在高壓和大間隙下均有較強的抗擠壓能力,適用于按ISO 7425-1國際標準的溝槽
|
速 度 |
壓力范圍 |
溫度范圍 |
介 質 |
可供直徑范圍 |
|
|
0～50MPa |
|
液壓油、水、乳化液 |
25 |
| OB 組合密封 密封圈 >>>>>>>>>>>>格萊圈(格來圈)的安裝方法 | |||||||||||||||

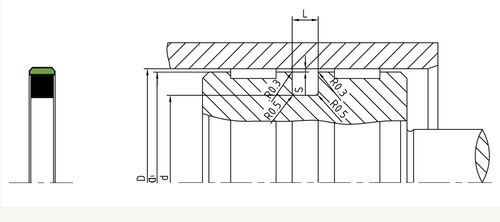

| 訂貨號 | D H9 | d h9 | L+0.2 | D1 | 訂貨號 | D H9 | d h9 | L+0.2 | D1 | ||||||
| OB0250 | 25 |
16.0 |
4.2 |
24.3 |
OB1350 | 135 |
119.5 |
6.3 |
134.0 |
||||||
| OB0320 | 32 |
21.0 |
4.2 |
31.3 |
OB1350/1 | 135 |
114.0 |
8.0 |
133.8 |
||||||
| OB0400 | 40 |
29.0 |
4.2 |
39.3 |
OB1400 | 140 |
119.0 |
8.0 |
138.8 |
||||||
| OB0400/1 | 40 |
26.3 |
5.8 |
39.3 |
OB1450 | 145 |
124.0 |
8.0 |
143.8 |
||||||
| OB0500 | 50 |
34.5 |
6.3 |
49.0 |
OB1500 | 150 |
129.0 |
8.0 |
148.8 |
||||||
| OB0500/1 | 50 |
39.0 |
4.2 |
49.3 |
OB1600 | 160 |
139.0 |
8.0 |
158.8 |
||||||
| OB0600 | 60 |
41.7 |
7.0 |
59.2 |
OB1650 | 165 |
144.0 |
8.0 |
163.8 |
||||||
| OB0600/1 | 60 |
49.0 |
4.2 |
59.3 |
OB1700 | 170 |
149.0 |
8.0 |
168.8 |
||||||
| OB06300 | 63 |
44.7 |
7.0 |
62.2 |
OB1750 | 175 |
154.0 |
8.0 |
173.8 |
||||||
| OB0630/1 | 63 |
47.5 |
6.3 |
62.0 |
OB1800 | 180 |
159.0 |
8.0 |
178.8 |
||||||
| OB0700 | 70 |
51.7 |
7.0 |
69.2 |
OB1900 | 190 |
169.0 |
8.0 |
188.8 |
||||||
| OB0700/1 | 70 |
59.0 |
4.2 |
69.3 |
OB2000 | 200 |
179.0 |
8.0 |
198.8 |
||||||
| OB0750 | 75 |
54.0 |
8.0 |
74.2 |
OB2100 | 210 |
189.0 |
8.0 |
208.4 |
||||||
| OB0800 | 80 |
59.0 |
8.0 |
79.0 |
OB2200 | 220 |
199.0 |
8.0 |
218.4 |
||||||
| OB0800/1 | 80 |
64.5 |
6.3 |
79.0 |
OB2300 | 230 |
209.0 |
8.0 |
228.4 |
||||||
| OB0850 | 85 |
64.0 |
8.0 |
84.0 |
OB2400 | 240 |
225.0 |
8.0 |
238.4 |
||||||
| OB0900 | 90 |
69.0 |
8.0 |
89.0 |
OB2500 | 250 |
229.0 |
8.0 |
248.4 |
||||||
| OB0900/1 | 90 |
74.5 |
6.3 |
89.0 |
OB2600 | 260 |
239.0 |
8.0 |
258.4 |
||||||
| OB0950 | 95 |
74 |
8.0 |
94.0 |
OB2700 | 270 |
249.0 |
8.0 |
268.4 |
||||||
| OB1000 | 100 |
79.0 |
8.0 |
99.0 |
OB2800 | 280 |
255.5 |
8.0 |
278.4 |
||||||
| OB1000/1 | 100 |
84.5 |
6.3 |
99.0 |
OB2900 | 290 |
271.0 |
9.5 |
287.4 |
||||||
| OB1050 | 105 |
84.0 |
8.0 |
103.8 |
OB3000 | 300 |
272.0 |
9.5 |
297.8 |
||||||
| OB1100 | 110 |
89.0 |
8.0 |
108.8 |
OB3200 | 320 |
292.0 |
9.5 |
317.8 |
||||||
| OB1100/1 | 110 |
94.5 |
6.3 |
109.0 |
OB3300 | 330 |
302.0 |
9.5 |
327.8 |
||||||
| OB1150 | 115 |
94.0 |
8.0 |
113.8 |
OB3500 | 350 |
322.0 |
9.5 |
347.8 |
||||||
| OB1200 | 120 |
99.0 |
8.0 |
118.8 |
OB3700 | 370 |
342.0 |
9.5 |
367.8 |
||||||
| OB1250 | 125 |
109.5 |
8.0 |
123.8 |
OB4200 | 420 |
392.0 |
9.5 |
417.8 |
||||||
| OB1250/1 | 125 |
109.5 |
6.3 |
124.0 |
OB4500 | 450 |
422.0 |
9.5 |
447.8 |
||||||
| OB1300 | 130 |
109.0 |
8.0 |
128.8 |
OB4800 | 480 |
452.0 |
9.5 |
477.8 |
||||||
